Zinek Boritan 2335

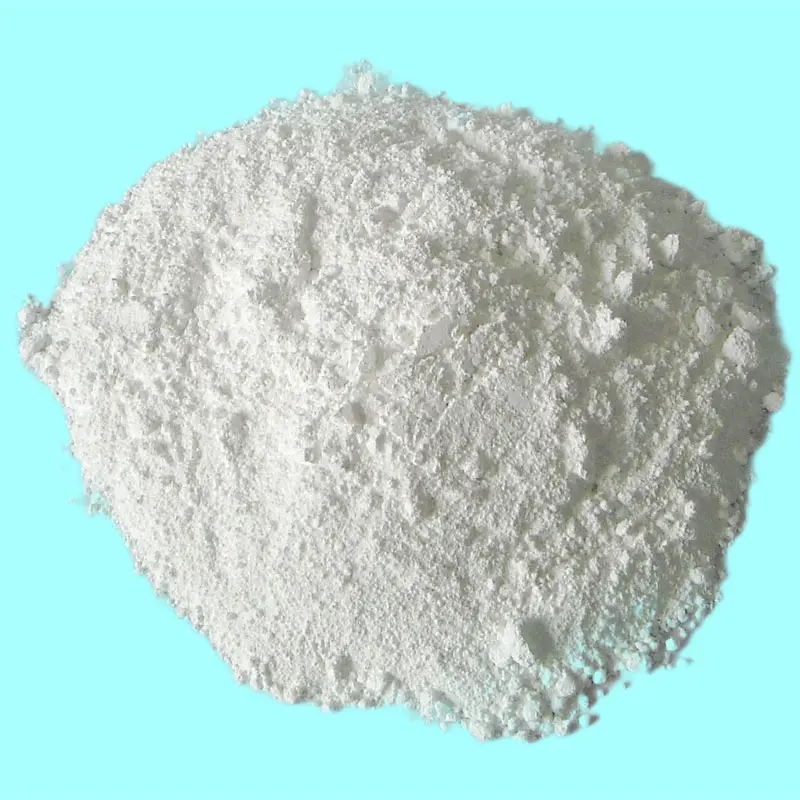

Zinek 2335 (chemický vzorec: 2ZNO · 3B₂O₃ · 3,5H₂O), s molekulovou hmotností 434,62, je bílý krystalický prášek anorganický zpomalení hoře.

Mezi jeho hlavní rysy patří:

Mechanismus zpomalení trojitého plamene: Nad 320 ℃ se uvolňuje křišťálová voda, aby absorbovala teplo a ochladila se, vytvářela boritanový skleněnou vrstvu pro izolaci kyslíku a tepla. V kombinaci s retardéry hologenu bez halogenu/halogenu se katalyzuje a inhibuje reakci spalovacího řetězce.

Bezpečnost životního prostředí: Halogenové, netoxické a bez těžkých kovů, které odpovídají domácích a mezinárodních standardech, jako jsou ROHS, Reach a GB/T 23669. Hladina toxicity kouře během spalování dosahuje hladiny ZA1 (GB/T 20285).

Široká adaptabilita: Velikost jemných částic (D50 = 3-5 μm), vynikající rozptýlenost, vhodná pro různé procesy, jako je vstřikování, vytlačování, povlak atd., S dopadem na mechanické vlastnosti materiálu menší než 5%.

Cena tovární ceny za retardant zinku zinku 2335 retardant plamene. Zinek 2335 se také používá jako potlačující kouřový a následné dospívání a anti-arcingové činidlo v polyvinylchloridu, nylonu, epoxidu, polyethylenu, polypropylenu, polyesterech, termoplastických elastomerech a kaučucích. Jako výrobce zinku 2335 v Číně můžeme poskytnout nejkvalitnější náklad a služby.

Fyzikální a chemické vlastnosti

oblast aplikace

Elektronické spotřebiče: 15% zinkový boritan 2335+10% bromovanou epoxidovou pryskyřici se přidává do ABS (televizní pouzdro), s hodnocením zpomalení hoření UL94 V-0 (1,6 mm) a prošel testem tlaku 125 ℃ 125 ℃, splňuje bezpečnostní standard IEC 62368.

Automobilový průmysl: V PP (nárazník) je složen s hydroxidem hořčíku v poměru 1: 4, s celkovým přidáním 45%. Míra zadržování ohybového modulu materiálu je 92%a míra spalování je ≤ 100 mm/min (testována podle GB/T 2408).

Drát a kabel: Vyměňte 30% antimoniální trioxid ve vrstvě Izolace PVC, přidejte 12% zinkového boritanu 2335, snížit hustotu kouře o 55%, zvýšit index kyslíku na 34%, projít GB/T 17651.2 Test hustoty kouře.

Průmyslové gumové části: Přidání 8% do nitrilní gumy (NBR) těsnění zlepšuje odolnost proti oleji (120 ℃ × 72H Míra změny objemu ≤ 15%) a zpomalení hoření (vertikální úroveň spalování V-1) synchronně, takže je vhodný pro petrochemické scény.

Ocelová struktura ohniskové vrstvy: Pro ultratenké povlaky se používá jako hlavní zpomalení plamene (s přidaným množstvím 25%). Když je tloušťka povlaku 1,5 mm, limit požární odolnosti může dosáhnout 1,5 hodiny a povrchový odpor je větší než 1 × 10 ¹ Ω (definovaný v GB/T 5907.1)

Dřevěný plastový kompozit (WPC): Přidejte 10% v systému PVC/Wood mouky, stupeň spalování dosáhne GB 8624 B1 a výkon proti stárnutí (barevný rozdíl △ 3 po 500 h UV stárnutí) se zvyšuje o 30%.

Lithiový retardér hoření: Disformující 2% nano-velikosti zinkového boritanu 2335 v aditivech s elektrolytem může zpozdit teplotu tepelné útěky baterie o 20 ℃ a samoobslužnou dobu <5s (úroveň UL 94 V-0).

Letecké materiály: Přidání 5% do kompozitních materiálů na bázi epoxidové pryskyřice, produkce kouře (SPR ≤ 0,05 m ²/s) a toxicita (generování CO ≤ 500 ppm) během spalování splňuje standardy 25,853.

Okamžitě nás kontaktujte a zadejte objednávku!

Spojte se, 24 hodin denně, 7 dní v týdnu.
